lunes, 29 de abril de 2013

Ejercicios de intersecciones de planos. 1º BACH DT

    Aquí se muestran ocho ejercicios de intersecciones de planos en sistema diédrico, representados por sus trazas.

   Interesa recordar que la recta I de intersección pertenece a los dos planos , luego las trazas H y V de la recta tendrán que están contenidas en las trazas de los dos planos.

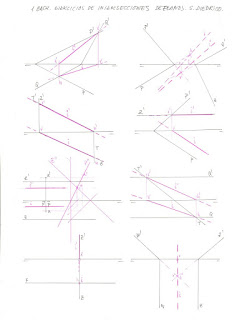

   Se muestra una página de ejercicios en blanco y otra con las soluciones a bolígrafo.




Se pueden descargar los ejercicios sin la solución, presentados en formato PDF en los siguientes enlaces:

https://drive.google.com/open?id=1LRs2fWd3FteOPvYAjr6-ly96V_prHiUy

https://drive.google.com/open?id=1OsUutSjPwD4gZfVkc-_Jx2OvjgpMdwDA
